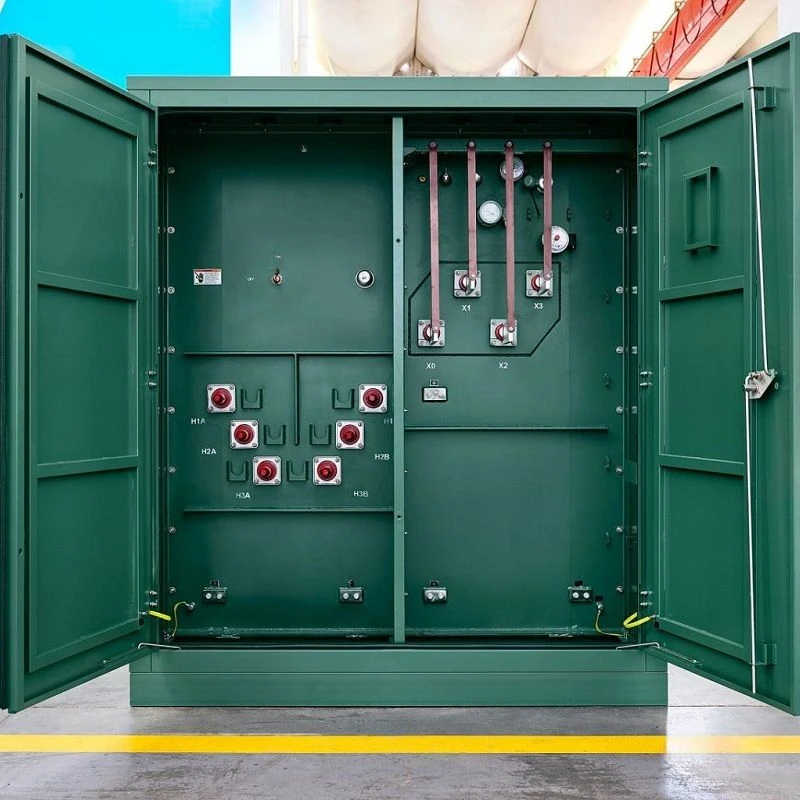

Pelekap Pad 100 KVA Tiga-Minyak Fasa-Pengubah Agihan Terendam



Dicipta untuk pengagihan beban-sederhana yang boleh dipercayai, pengubah yang dipasang pada pad 100 kVA-ini menawarkan pilihan gegelung tembaga atau aluminium dan menyokong operasi 50 Hz dan 60 Hz. Jejaknya yang padat mengurangkan keperluan ruang tapak.









Pencawang prapasang ZBW-12/0.4-adalah sejenis pencawang jenis-kotak pasang siap-gaya Amerika. Sebagai produk pasang siap bersepadu, ia menggabungkan kabel unit bekalan kuasa rangkaian pengedaran, kawalan voltan tinggi dan peranti perlindungan, komponen pencawang dan peralatan pengagihan kuasa. Ia digunakan secara meluas dalam rangkaian pengagihan kuasa bandar dan luar bandar.

Produk ini dilengkapi dengan-suis beban voltan tinggi dan fius voltan tinggi-dalam tangki minyak pengubah, dan mempunyai dua bentuk struktur: tangki pengubah bersepadu dan tangki pengubah berasingan. Tangki menggunakan struktur tertutup sepenuhnya, dan dilengkapi dengan tolok suhu minyak, tolok aras minyak, tolok tekanan, injap pelepas tekanan, injap longkang, dan komponen lain untuk memantau status operasi pengubah.

Mengikut mod bekalan kuasa, produk dikelaskan kepada jenis rangkaian gelang dan jenis terminal. Untuk menjadikan produk ini lebih sesuai untuk keperluan sebenar grid kuasa China, syarikat kami juga telah melancarkan-jenis fius palam, yang tidak menjejaskan prestasi minyak pengubah.

Berdasarkan kerumitan litar keluar-bervoltan rendah, produk ZBW-12/0.4 dibahagikan kepada tiga jenis kabinet: jenis standard, jenis dipertingkat dan jenis komprehensif. Ini membolehkan pengguna dan unit reka bentuk membuat pilihan yang lebih fleksibel dan kos efektif.









• Mengambil siri ZBW sebagai contoh, model diwakili sebagai ZBW - 12/0.4 - □ - □ - □.
• Bahagian pertama "ZBW" menunjukkan pencawang pasang siap.
• "12/0.4" mewakili tahap voltan terkadar, dengan 12kV untuk bahagian voltan - tinggi dan 0.4kV untuk bahagian voltan - rendah.
• Kotak berikutnya masing-masing menandakan ukuran voltan tinggi - voltan terkadar (KV), ukuran voltan - rendah voltan terkadar (KV) dan kapasiti terkadar pengubah (KVA).










1. Keadaan penyejukan: Udara{1}}penyejukan
2. Persekitaran operasi:
Suhu ambien luar tidak boleh lebih tinggi daripada 40 darjah atau lebih rendah daripada -45 darjah; ketinggian tidak boleh melebihi 1000m; suhu purata bulanan tidak boleh melebihi 30 darjah; suhu purata tahunan tidak boleh melebihi 20 darjah .
Pada 25 darjah, kelembapan relatif udara tidak boleh melebihi 95%, dan purata bulanan kelembapan relatif tidak melebihi 90%.
Pecutan mendatar tidak boleh melebihi 0.3g; pecutan menegak tidak boleh melebihi 0.15g.
Persekitaran pemasangan hendaklah bebas daripada pencemaran yang jelas, serta gas dan habuk meletup atau menghakis. Tapak pemasangan hendaklah bebas daripada getaran dan hentaman yang ganas, dan peralatan hendaklah dipasang pada pelantar simen atau pelantar pepejal rata yang lain.
3. Nota: Jika syarat penggunaan yang dimaksudkan menyimpang daripada spesifikasi teknikal di atas, pengguna hendaklah berunding dengan syarikat.









1. Struktur padat dan saiz kecil: Isipadunya hanya kira-kira 1/3 hingga 1/5 daripada pencawang jenis-kotak gaya-Eropah domestik dengan kapasiti yang sama, mengurangkan luas lantai dengan ketara.

2. Struktur tertutup sepenuhnya dan terlindung sepenuhnya: Ia tidak memerlukan jarak penebat dan menyediakan perlindungan keselamatan peribadi yang boleh dipercayai.

3. Sambungan voltan tinggi-dan mod bekalan kuasa yang fleksibel: Sambungan-voltan tinggi boleh digunakan untuk kedua-dua rangkaian gelang dan sambungan terminal, menampilkan mod bekalan kuasa fleksibel dan kebolehpercayaan yang tinggi.

4. Prestasi pengubah yang sangat baik: Pengubah mempunyai prestasi yang sangat baik, dengan kehilangan yang rendah, bunyi yang rendah dan kenaikan suhu yang rendah. Ia juga mempunyai kapasiti beban lampau yang kuat, serta litar pintas-dan rintangan hentaman.

5. Boleh disesuaikan dengan-keperluan keluar voltan rendah: Ia boleh memenuhi keperluan pelbagai-litar keluar voltan rendah dan boleh dipilih mengikut skema sedia ada atau disesuaikan mengikut keperluan.

6. Dua jenis sambungan kabel tersedia: Terdapat dua pilihan untuk sambungan kabel: palam kepala kabel dan sambungan kabel tetap berbentuk siku 200A/600A -jenis "T"-. Penangkap zink oksida bertebat sepenuhnya boleh dikonfigurasikan; kepala kabel 200A menyokong palam hidup dan berfungsi sebagai suis pengasing.







1. Produk ini mempunyai saiz yang kecil, struktur yang padat dan pemasangan yang mudah.
2. Ia boleh digunakan untuk kedua-dua rangkaian cincin dan aplikasi terminal, dan menyediakan perlindungan keselamatan peribadi yang boleh dipercayai.
3. Produk mempunyai kehilangan yang rendah, bunyi yang rendah dan prestasi yang unggul.
4. Kabinet menggunakan struktur-anti kecurian.
5. Ia juga mempunyai kenaikan suhu yang rendah dan kapasiti beban lampau yang kuat.










● Kapasiti Galas Asas dan Perlindungan
Kapasiti galas asas hendaklah tidak kurang daripada 100 kPa.

-Jika asas terletak di tanah tinggi, sistem saliran luaran hendaklah disediakan di sekelilingnya.

-Asas hendaklah dibina dengan mortar simen bata merah, dan kedua-dua dinding dalam dan luar hendaklah ditampal dengan mortar simen 20mm-tebal 1:2 dicampur dengan agen kalis air 3% untuk meningkatkan kalis air.

-Permukaan asas konkrit hendaklah rata, dan selepas pemasangan pencawang pasang siap, asas sekeliling hendaklah dimeterai dengan simen.



● Struktur dan Bahagian Terbenam

-Bawah kebuk kabel hendaklah condong sedikit ke arah paip pengumpulan air untuk mengelakkan pengumpulan air.

-Sebuah berlian-jaring keluli dikembangkan (bingkai 150×300, saiz jaring 10×20) hendaklah dikimpal di dalam bingkai louver, dengan rusuk tetulang tertanam ke dalam dinding untuk kekuatan yang dipertingkatkan.

-Bar pembumian dan kurungan penetapan kabel hendaklah diprabenamkan-dan bentuk serta kedudukannya hendaklah ditentukan mengikut keadaan tapak sebenar.

--Kedudukan lubang kabel masuk dan keluar hendaklah juga ditentukan seperti yang diperlukan di tapak.



● Operasi dan Ruang

Selepas pemasangan pencawang pengubah pasang siap, kelegaan operasi tidak kurang daripada 1.5m hendaklah dikhaskan di hadapan suis untuk memastikan operasi dan penyelenggaraan yang selamat.



● Sistem Pembumian

- Batang pembumian hendaklah dibawa keluar dari parit kabel, dan boleh disusun di sekeliling unit utama gelang atau dilanjutkan ke elektrod pembumian dari satu sisi.

- Grid pembumian hendaklah dibina dengan keluli bulat bergalvani Φ12mm atau keluli rata bergalvani 30×4mm.

- Rintangan pembumian hendaklah Kurang daripada atau sama dengan 4Ω, selaras dengan keperluan pihak berkuasa kuasa.



● Piawaian dan Fleksibiliti Pembinaan

-Pembinaan asas hendaklah mematuhi JGJ/T16-92 "Kod untuk Reka Bentuk Elektrik Bangunan Awam".

-Dimensi yang ditunjukkan dalam lukisan adalah nilai yang disyorkan. Telaga kabel boleh disusun dalam tiga atau empat arah mengikut keadaan tapak untuk memenuhi keperluan talian masuk yang berbeza.








S/N	Nama	Unit	Parameter Teknikal
1	Voltan Ternilai	KV	10/0.4
2	Voltan Tinggi-Voltan Terkadar Sisi	KV	10
3	Voltan-rendah Voltan Terkadar Sisi	KV	0.4
4	Voltan operasi maksimum (sebelah voltan tinggi)	KV	12
5	Kekerapan Dinilai	Hz	50
6	Kapasiti Dinilai	KVA	150-1600
7	Suis Voltan Tinggi-Kapasiti Stabil Haba	KA	20/26
8	Voltan Rendah-Pemutus Litar Utama Berkadar Pendek-Kapasiti Pemutus Litar	KA	35
9	-Voltan Agihan Pemutus Litar Berkadar Pendek-Kapasiti Pemutus Litar	KA	35
10	Voltan Tinggi-Arus Pemindahan Suis Beban	A	>1500
11	1 min Kekerapan Kuasa Menahan Voltan	KV	35
12	Voltan Impuls Kilat	KV	75
13	Mod Penyejukan	-	Minyak yang direndam sendiri-menyejukkan
14	Arus Pemutus Fius Sandaran voltan tinggi-tinggi	KA	50
15	Memutuskan Arus Palam-dalam Fius	KA	2.5
16	Suhu Ambien	ijazah	-35 ~ +40
17	Gegelung Kenaikan Suhu Yang Dibenarkan	K	65
18	Tiada-beban Peraturan Voltan	%	±5% atau ±2 × 2.5%
19	Tahap Kebisingan	dB	<50
20	Gred Perlindungan Shell Kotak	-	Tidak kurang daripada IP3X



Tahap Penebat

Voltan terkadar (KV)	10			0.4
	Transformer	Beralih ke tanah dan fasa ke fasa	Antara pemisah
Kekerapan kuasa menahan voltan (KV)	35	42	48	2.5
Nilai puncak voltan tahan impuls (KV)	75	75	85	–









Badan pengubah siri S9 baharu yang dipilih, kehilangan rendah, kapasiti beban lampau yang baik, rintangan litar-pendek yang kuat, semua pengikat dilindungi. Transformer teras tanpa sambungan cincin siri S11 dengan prestasi yang lebih baik juga boleh dipilih.



Kapasiti KVA	Voltan KV		Sertai label kumpulan	Tiada-beban % semasa			Tiada kehilangan beban W			Voltan impedans %	Kehilangan beban
	Ketegangan tinggi	Tekanan rendah		S9	S10	S11	S9	S10	S11
160	10±5% atau 2×2.5%	0.4	Dyn11 Yno	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980		7500
1000				0.7	0.7	-	1700	1260	-	4.5	10300
1250				0.6	0.6	-	1950	-	-		12000



Nama Item		Unit	315A	630A
Voltan terkadar		KV	12	12
Arus maksimum		A	315	630
Kekerapan dinilai		Hz	50	50
Arus penutupan litar-pendek dinilai		kA	31.5	50
Dinilai masa-singkat menahan arus		kA	12.5	50
Dinilai masa ketahanan yang singkat		S	2	2
Kehidupan mekanikal		Kadar kedua-.	2000	2000
Ujian impuls kilat	Fasa ke fasa	KV	75	75
	Fraktur pengasingan		85	85
Kekerapan kuasa 1min menahan voltan	Fasa ke fasa	KA	42	42
	Fraktur pengasingan		48	48
Puncak ternilai menahan arus		KV	31.5	50



Kapasiti	A	B	C	H	Berat KG
200kVA dan ke bawah	1830	1420	820	1850	＜ 2800
250-400kVA	1830	1450	850	1980	3000-3300
500-630kVA	1830	1480	880	2070	3600-3950
800kVA	2200	1700	950	2170	4500

Nota: Di atas adalah saiz standard untuk rujukan.



Kapasiti	A	B	C	H	Berat KG
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
1600kVA	2200	1700	950	2170	4500

Nota: Di atas adalah saiz standard untuk rujukan.
